TURBOVAC

原理简介

分子泵是利用高速旋转的转子把动量传输给气体分子，使之获得定向速度，从而被压缩、被驱向排气口后为前级抽走的一种真空泵牵引分子泵气体分子与高速运动的转子相碰撞而获得动量，被驱送到泵的出口。

泵腔内有可旋转的转子，转子的四周带有沟槽并用挡板隔开。每一个沟槽就相当于一个单级分子泵，后一级的入口与前一级的出口相连。转子与泵壳之间有 0.01mm 的间隙。气体分子由入口进入泵腔，被转子携带到出口侧，经排气管道由前级泵抽走。牵引分子泵的优点是起动时间短，在分子流态下有很高的压缩比，能抽除各种气体和蒸汽，特别适于抽除较重的气体。

TURBOVAC i/iX 系列

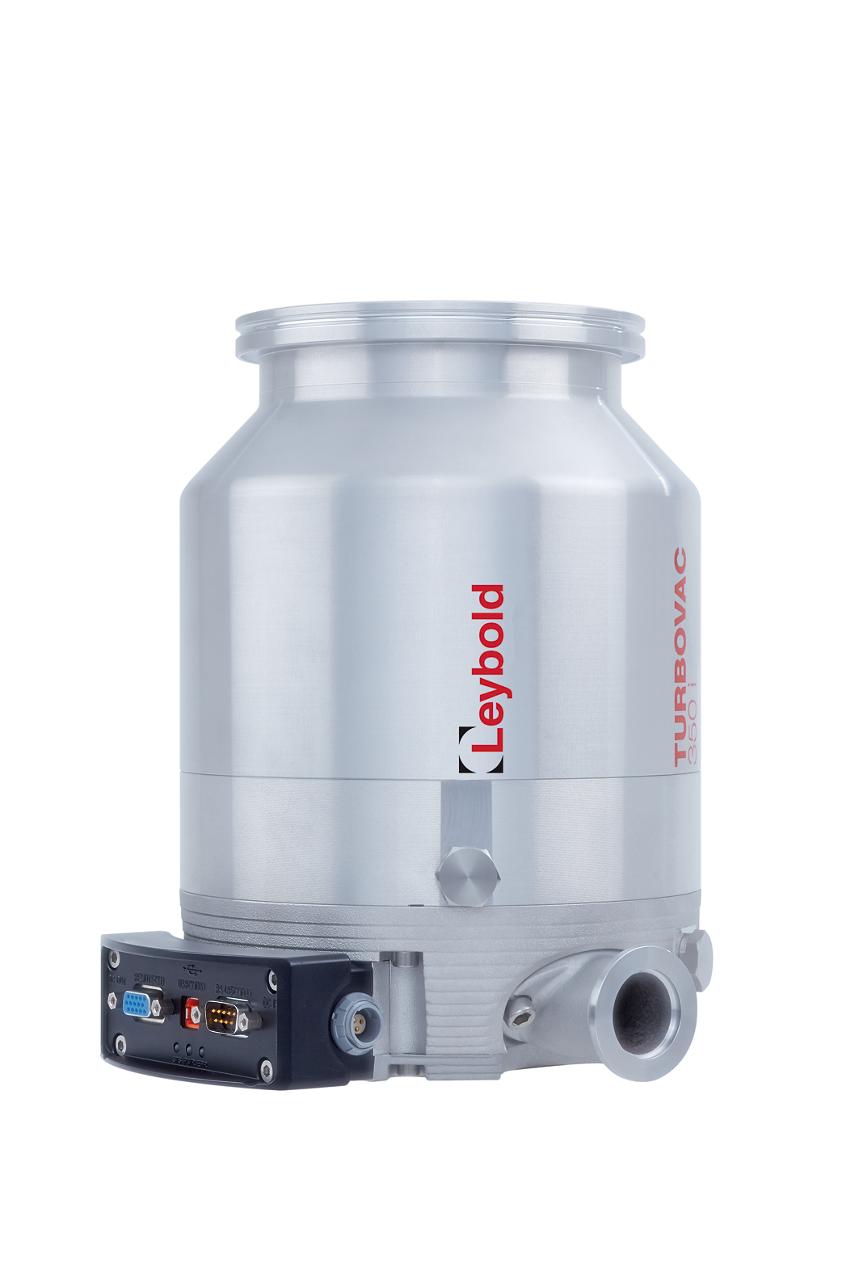

TURBOVAC i：混合涡轮分子泵时高度通用型分子泵，适用于科学研究、分析仪器、生命科学以及小型工业和镀膜领域的真空应用。其拥有出色的抽气性能，采用一体式驱动器，易于设备集成。提供 8 种规格，配有多种型号和附件，适合您的大多数工艺需求。

我们还提供多种型号，例如：





TURBOVAC iX 能够在您的真空系统中充当控制器。

TURBOVAC iR 能够满足高电离辐射环境下应用的要求

TURBOVAC i Multi Inlet：适用于需要多点真空性能的应用





TURBOVAC iX 能扩展您的泵功能，可以在您的真空系统中充当控制器。

iX 系列还提供完整的通信协议和现场总线支持。

iX 型号可控制多达 6 个附件以及前级泵，因而是真正出色的真空解决方案。





TURBOVAC iR 混合涡轮分子真空泵专为满足高电离辐射环境中的苛刻应用要求而设计，同时提供所需的真空,这些泵均支持远程操作（相距可达 200 米）

TURBOVAC i Multi Inlet 为需要多点真空性能且空间受限的应用提供了解决方案。

在何处部署多台独立真空泵是一个挑战，“Multi Inlet”技术的工作原理是部署连接到中央涡轮分子泵的多个“入口”。TURBOVAC i Multi Inlet 泵不仅更加节省空间，还能降低初始及持续运行成本。

特别适用于质谱分析应用，或需要在更大仪器内安装多点真空的应用。

TURBOVAC 优势

卓越的性能

TURBOVAC i 涡轮分子泵具有独特的泵级设计，能够在一系列工艺流程和要求苛刻的应用中提供可靠且一致的性能，同时具有增加的气体流量。

TURBOVAC i 系列旨在优化抽速性能和压缩比。其广泛的抽速范围从 90 到 1450 l/s 不等，还包括轻气体抽速。



轻松操作

TURBOVAC i 系列是一种应对机械冲击和严苛通气的可靠解决方案，可保证系统正常运行。

此即装即用型泵系列便于使用且可靠度高，终端用户可以轻松地进行预防性维护。



轻松操作

TURBOVAC i 系列是一种应对机械冲击和严苛通气的可靠解决方案，可保证系统正常运行。

此即装即用型泵系列便于使用且可靠度高，终端用户可以轻松地进行预防性维护。



对颗粒的耐受性提高

TURBOVAC 的设计优点之一是其对许多工业型应用中都可能发生的机械冲击和严苛通气不敏感。

作为标配，TURBOVAC i 涡轮分子泵均获得 IP40 防护等级认证，从 TURBOVAC 850 i 和更大的泵型开始，还可升级至 IP54 级防护。这些型号更适合在特别恶劣的环境中使用，并且改进了所有组件的密封性，能够更好地防水防尘。



成本低和维护少

TURBOVAC i 采用有特色的无油混合轴承理念，在客户应用中使用磁浮轴承，确保了免维护运行和零工艺污染。在电机方面，终生润滑的陶瓷滚珠轴承可由终端客户使用我们的维护套件进行更换，从而降低了拥有成本。

通过智能系统进一步简化了 TURBOVAC 850 i 至 1450 i 的维护，该系统会在更换后调节轴承，并在即将进行保养时发出警告。



智能接口和直观的软件平台

使用我们的新一代软件 Leyassist 也可以轻松控制、配置和监测所有 TURBOVAC 型号。Leyassist 提供先进的直观软件平台，可供我们的所有客户免费使用。

TURBOVAC i 泵配有紧凑型接口，可控制多达两个附件：基本 RS485、USB 和数字输入/输出控制。如果需要，也可以将接口安装在泵外。

升级后的接口为 IP54 防护等级，可防止水和灰尘进入，并包括智能的 Anybus 系统。该解决方案提供完整的现场总线支持并简化了集成，能够配备 2 个传感器/真空计或其他附件。

TURBOVAC iX 系列还提供全系列现场总线支持。通用连接称为 "Anybus"，可使用可选模块通过 Profibus、Ethernet IP、ProfiNET 以及 EtherCAT 进行通信。

TURBOVAC iX 还提供了 Anybus 接口、控制您的前级真空泵的能力，以及多达 6 个附件、将泵转变为全真空控制解决方案的真空计接口。

技术参数

TURBOVAC 系列为 90 至 1450 l/s 抽速的模块化涡轮分子真空泵系列。

该系列具有混合转子轴承：前级真空侧的轴承是终生润滑的陶瓷滚珠轴承，高真空侧的轴承为不磨损的磁浮轴承。

所有这些类型的轴承通常都无需任何润滑油（在泵静止的条件下，由于没有任何抽吸作用，润滑油可能会扩散回真空室）。

由于涡轮分子泵不能直接在大气压下压缩，因此它们始终需要一个额定值足够的前级真空泵来运行，而我们正好也提供这种泵。根据流量和终压要求，我们提供不同的前级真空泵来满足您的系统要求。

TURBOVAC i 涡轮分子真空泵提供两个可选接口。

紧凑型标准接口具有 RS485、USB 和数字输入/输出接口，带 3 个LED状态指示灯 ，并可控制 1 个附件。

Anybus 接口是标准接口的升级版，提供完整的现场总线支持，并可选择升级为 IP54 级防水和防尘接口。
